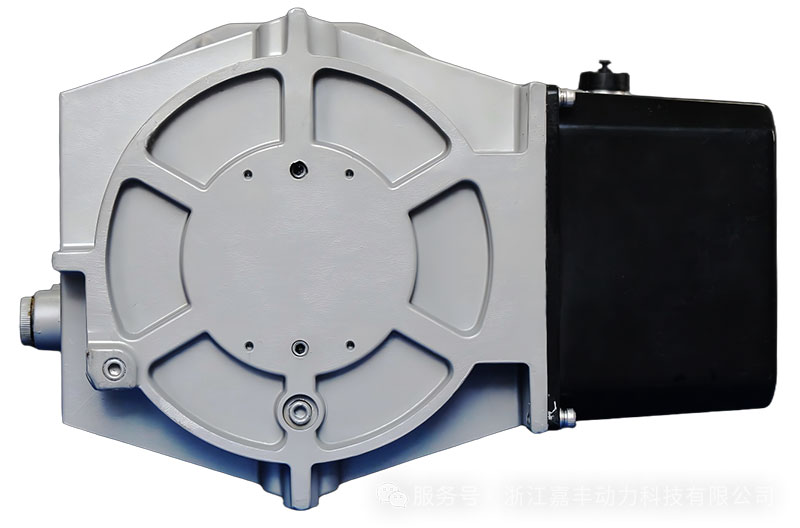

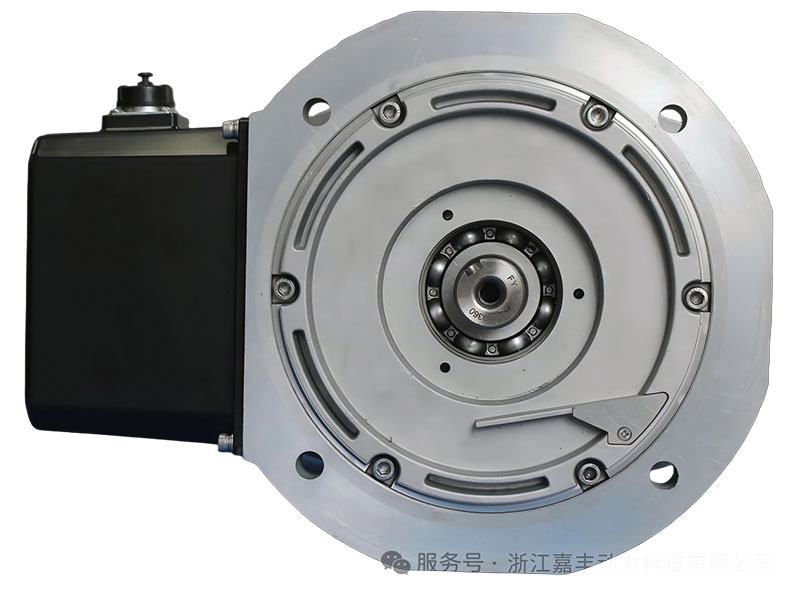

Напълно затворен интегриран двигател с постоянен магнит с водно охлаждане и променлива честота: Енергоспестяваща революция за екстремни индустриални среди

В индустриалните двигателни приложения отдавна съществува категория от предизвикателни работни среди, където традиционните решения за задвижване с променлива честота (VFD) се борят да работят ефективно - затворени работилници с висока температура, подземни мини, съоръжения с висока влажност и прашни промишлени обекти. Тези среди често страдат от лошо разсейване на топлината, ограничено пространство за инсталиране, прекомерен прах или проникване на влага. В резултат на това конвенционалните двигатели с въздушно охлаждане и отделните VFD системи често изпитват повреди, намален експлоатационен живот и увеличени разходи за поддръжка.

Напълно затвореният интегриран двигател с постоянен магнит и променлива честота с водно охлаждане е разработен специално за справяне с тези предизвикателства.

Технология за водно охлаждане: от топлинни ограничения до значително намалено повишаване на температурата

Традиционните двигатели с въздушно охлаждане разчитат на циркулация на въздуха за разсейване на топлината. В затворени или високотемпературни среди топлината не може да бъде ефективно отстранена, което води до прегряване, намаляване на мощността и дори повреда на двигателя.

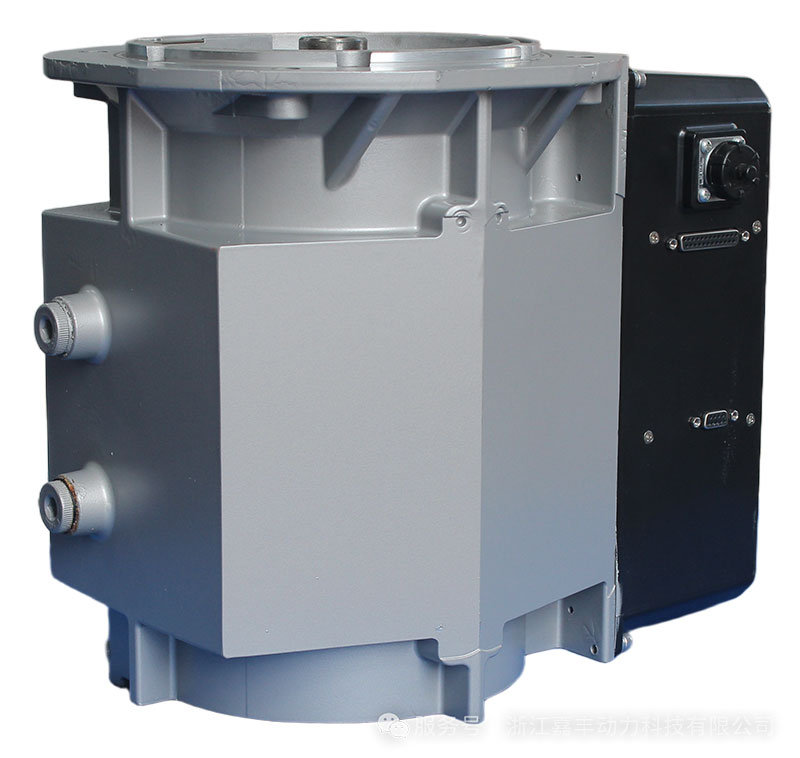

Напълно затвореният интегриран двигател с водно охлаждане приема дизайн с двойно водно охлаждане както за двигателя, така и за задвижването с променлива честота. Охлаждащата вода циркулира през корпуса на статора на двигателя и модулите за захранване на VFD едновременно, отвеждайки топлината директно и ефективно.

Ползите от този дизайн са значителни. При същия физически размер моторът може да постигне значително по-висока плътност на мощността. Дори при условия на пълно натоварване или претоварване, системата може да поддържа стабилна работа при ниски температури. Данните от полеви тестове показват, че замяната на конвенционалните асинхронни двигатели с въздушно охлаждане с интегрирани двигатели с водно охлаждане може да намали повишаването на повърхностната температура на двигателя с повече от 30%.

По-ниските работни температури не само подобряват ефективността, но и удължават живота на изолацията и намаляват изискванията за поддръжка.

Напълно затворена конструкция: превъзходна защита срещу прах и влага

Друго основно предимство на напълно затворения интегриран двигател с водно охлаждане е неговата изключителна защитна способност.

Конвенционалните двигатели с въздушно охлаждане изискват вентилационни отвори за въздушен поток, което позволява прах, влага и корозивни газове да навлизат в двигателя, което увеличава риска от повреда. За разлика от това, интегрираният двигател с водно охлаждане разполага с напълно затворен корпус. Топлината се отстранява чрез вътрешни охлаждащи канали, а не през външен въздушен поток, което премахва необходимостта от вентилационни отвори.

В резултат на това могат лесно да се постигнат степени на защита IP55 или по-високи. Вътрешните електронни компоненти са напълно изолирани от суровите условия на околната среда.

В отрасли като металургията, производството на химически влакна и подземния добив, където нивата на влажност и прах са особено високи, този дизайн значително подобрява надеждността на оборудването. Съобщава се, че в някои приложения годишната честота на поддръжка е намалена от пет сервизни интервенции на година до по-малко от една, което намалява разходите за поддръжка с повече от половината.

Plug-and-Play интеграция: продължаване на предимствата на интегрирания дизайн

Като усъвършенстван член на фамилията интегрирани двигатели с постоянен магнит с променлива честота, напълно затворената версия с водно охлаждане запазва основните предимства на интегрираните системи за включване и работа.

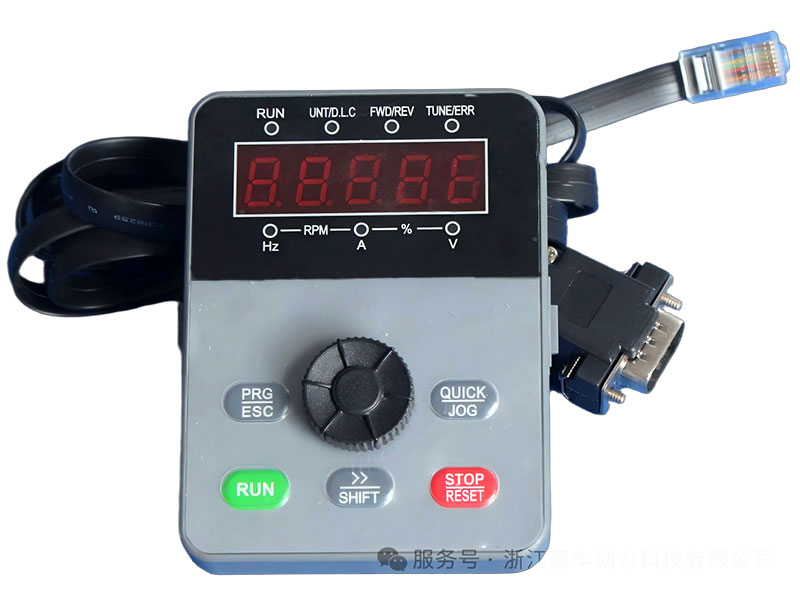

Двигателят и VFD са фабрично съгласувани и предварително конфигурирани преди изпращане, което елиминира необходимостта от сложно пускане в експлоатация на място. Потребителите могат просто да свържат захранването и да започнат работа.

Компактният интегриран дизайн също елиминира необходимостта от отделен контролен шкаф, намалявайки изискванията за монтажно пространство и го прави особено подходящ за проекти за модернизация с ограничено налично пространство.

От гледна точка на енергийна ефективност, моторът използва високопроизводителни редкоземни постоянни магнитни материали и постига ниво на свръхвисока ефективност IE5. В сравнение с традиционните индукционни двигатели, ефективността може да се подобри с приблизително 10%. Когато се комбинира с управление на скоростта с променлива честота, общите икономии на енергия могат да бъдат още по-големи.

Идеални приложения: Проектиран за взискателни промишлени условия

Напълно затворените интегрирани двигатели с променлива честота с водно охлаждане и постоянен магнит са особено подходящи за следните среди:

Затворени зони с висока температура

Примерите включват:

Тези съоръжения обикновено имат лоша циркулация на въздуха и високи температури на околната среда, където решенията за въздушно охлаждане често стават неефективни и водното охлаждане осигурява по-надеждна алтернатива.

Висока влажност и прашни среди

Примерите включват:

В тези приложения високите степени на защита са критични. Напълно затвореният дизайн предотвратява навлизането на влага и прах в оборудването.

Чувствителни към шум места

Примерите включват:

Тъй като системата за водно охлаждане елиминира необходимостта от високоскоростни охлаждащи вентилатори, работният шум е значително намален, създавайки по-тиха работна среда.

Заключение

Напълно затвореният интегриран двигател с постоянен магнит и променлива честота с водно охлаждане комбинира четири ключови технологии в едно интегрирано решение:

Чрез интегрирането на тези технологии в една система, той разширява предимствата на енергоспестяващите решения с променлива честота от чисти производствени съоръжения до най-взискателните индустриални среди. Тъй като индустриите продължават да се стремят към енергийна ефективност, надеждност и устойчивост, тази технология представлява критична стъпка към по-зелено и по-ефективно индустриално бъдеще.
